삼성전자, 실리콘밸리서 '차세대 반도체 제품·기술' 공개
'삼성 테크 데이 2019' 개최 …IT업체, 미디어 등 등 500여 명 참석
프리미엄 모바일 솔루션 '엑시노스 990'·'엑시노스 모뎀 5123' 출시
'3세대 10나노급 D램'·'7세대 V낸드'·'PCIe Gen5 SSD' 신기술 공개
승인 | 조한진 기자 | hjc@mediapen.com
폰트키우기 폰트줄이기 프린트하기
 승인 2019-10-24 09:48:57
트위터 페이스북 밴드 카카오스토리
[미디어펜=조한진 기자] 삼성전자가 23일(현지시간) 미국 실리콘밸리에 위치한 삼성전자 미주법인(DSA) 사옥에서 '삼성 테크 데이 2019'를 개최하고, 고객 가치 창출을 극대화할 차세대 반도체 솔루션을 대거 선보였다고 밝혔다.

'혁신의 동력이 되다(Powering Innovation)'라는 주제로 열린 이번 행사는 글로벌 IT 업체와 미디어, 애널리스트 등 500여 명이 참석한 가운데 강인엽 삼성전자 시스템 LSI사업부 사장, 최주선 미주 지역총괄 부사장, 짐 엘리엇 미주총괄 전무, 업계 주요 인사 등이 반도체 시장의 트렌드와 주요 신제품 및 차세대 기술을 소개했다.


▲ 강인엽 삼성전자 시스템LSI 사업부 사장이 23일(현지시간) 삼성전자 미주법인(DSA) 사옥에서 열린 '삼성 테크 데이 2019'에서 기조 연설을 하고 있다. /사진=삼성전자 제공

'삼성 테크 데이'는 매년 삼성전자의 반도체 신기술을 선보이는 행사로 올해 세 번째로 열렸다.

삼성전자는 시스템 반도체 부분에서 2개의 NPU(신경망처리장치) 코어로 인공지능 연산 성능을 대폭 향상시킨 고성능 모바일AP '엑시노스 990'과 5G 솔루션 신제품 '엑시노스 모뎀 5123'을 공개했다.

두 제품은 최신 7나노 EUV(극자외선) 공정 기반의 차세대 프리미엄 모바일 솔루션으로 △2개의 NPU 코어 △트라이(3) 클러스터의 효율적 CPU 구조 △최신의 그래픽처리장치(GPU) △8개 주파수 묶음(CA) 등 다양한 기술이 집약됐다.

강인엽 삼성전자 시스템 LSI사업부 사장은 "우리의 일상에 다양한 AI 서비스와 5G 통신이 빠르게 적용되고 있다"며 "차세대 프리미엄 모바일 솔루션인 '엑시노스 990'과 '엑시노스 모뎀 5123'은 AI, 5G 시대에 최적화된 혁신적인 제품"이라고 밝혔다.

메모리 부분에서는 '3세대 10나노급(1z) D램'과 '7세대(1yy단) V낸드 기술', 'PCIe Gen5 SSD 기술', '12GB uMCP' 등 신제품과 개발중인 차세대 기술의 사업화 전략을 대거 공개하고, 메모리 기술 한계 극복을 통한 고객 가치 극대화 방안에 대해 공유했다.

메모리 전략 발표를 맡은 한진만 메모리사업부 전략마케팅팀 전무는 D램의 공정 미세화·속도 고성능화에 따른 공통적 난제인 신뢰성 확보와 소비전력 절감 방안에 대한 기술 개발 전략을 소개했다.

또한 초격차 V낸드 기술 개발의 의미, 고용량화에 따른 효율성 제고, QLC를 포함한 솔루션 기술 발전 방향과 난제를 해결하기 위한 삼성의 개발 방향을 제시하고 산업 전반에 걸친 협업 강화를 제안했다.

최주선 삼성전자 미주 지역총괄 부사장은 개회사를 통해 "AI·5G·클라우드/엣지 컴퓨팅·자율 주행 등 빠르게 변화하는 시장 트렌드에 최적화된 차세대 반도체 솔루션을 선보이게 되어 기쁘다"라며, "앞으로도 더욱 혁신적인 반도체 기술 개발을 통해 미래 IT 산업 전반에 걸쳐 새로운 가능성을 열어 나가는데 기여할 것"이라고 밝혔다.

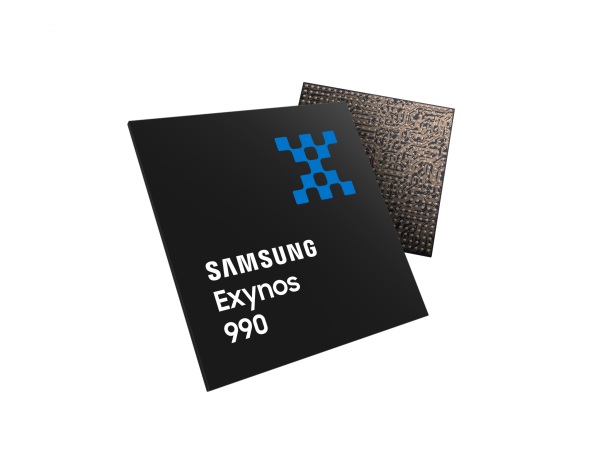

▲ 모바일AP '엑시노스 990' /사진=삼성전자 제공

 듀얼 NPU 코어·DSP 탑재, AI 성능 6배 향상된 '엑시노스 990'

삼성전자는 '엑시노스 990'에 2세대 자체 NPU 코어 2개와 디지털 신호처리기(DSP)를 탑재해 초당 10조회(TOPs) 이상의 인공지능 연산 성능을 확보했다. 이로써 모바일 고객들이 사물·음성인식, 딥러닝(Deep Learning), AI 카메라 등 폭 넓은 분야에 인공지능 기능을 활용할 수 있게 확장성을 높였다.

특히 '얼굴 인식' 기능은 '온 디바이스 AI'와 결합해 잠금 해제와 같은 단순 인증뿐 아니라 모바일 뱅킹, 쇼핑 등의 금융 결제 시스템의 사용자 인증에 활용함으로써 모바일 기기의 보안성을 보다 강화했다.

'엑시노스 990'은 자체 개발한 프리미엄 빅코어 2개와 고성능 코어텍스-A76 미들코어 2개, 저전력 코어텍스-A55 리틀코어 4개가 탑재된 '2+2+4 트라이 클러스터 구조'를 적용해 전력효율을 극대화할 뿐 아니라 성능도 기존 프리미엄 모바일 AP 대비 20% 향상됐다.

또한 최신의 프리미엄 GPU(Mali-G77)로 그래픽 성능을 최대 20% 이상 높였으며, 초고속 LPDDR5 D램 지원, 최대 6개 이미지센서까지 확장할 수 있는 이미지처리장치(ISP) 등 업계 최고 수준의 기능으로 최상의 사용자 경험을 제공 할 것으로 기대된다.

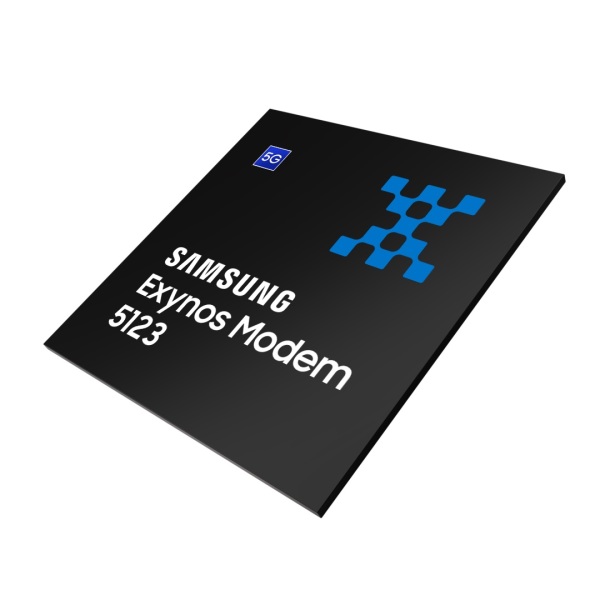

▲ _5G 통신칩 엑시노스 모뎀 5123 /사진=삼성전자 제공

2배 빨라진 5G 다운로드 속도 '엑시노스 모뎀 5123'

삼성전자는 6GHz 이하 5G 네트워크에서 기존 대비 최고 2배 빨라진 업계 최고 수준의 초당 5.1Gb 다운로드 속도를 구현한 '엑시노스 모뎀 5123'을 선보였다. '엑시노스 모뎀 5123'은 5G 망을 단독 사용하는 SA모드와 LTE 망을 공유하는 NSA모드를 모두 사용할 수 있는 제품이다.

또한 8개의 주파수를 하나로 묶는 기술(CA)을 적용해 6GHz 이하 5G 네트워크에서뿐 아니라 밀리미터파대역에서도 초당 최대 7.35Gb의 업계 최고 수준의 다운로드 속도를 지원한다.

삼성전자는 '엑시노스 990'과 '엑시노스 모뎀 5123'을 연내 양산할 계획이다.

고성능/고용량  차세대 시스템 최적화 '3세대 10나노급 D램'

삼성전자는 지난 9월부터 업계 최초로 '3세대 10나노급(1z) D램'을 본격 양산하기 시작했으며, 이를 기반으로 내년 초 최고 성능·최대 용량의 D램 라인업을 공급해 프리미엄 D램 시장의 성장을 지속 주도한다는 전략이다.

특히 역대 최대 용량인 512GB DDR5 D램을 비롯해 초고성능·초고용량 차세대 메모리 솔루션을 제공해 글로벌 고객들이 차세대 시스템을 적기에 출시하는데 기여할 예정이다.

박광일 D램 개발실 전무는 "지난 3월 업계 최초로 3세대 10나노급(1z) D램을 개발한 데 이어, 최고 속도·최대 용량의 DDR5 D램, 모바일 LPDDR5, 초고속 GDDR6, HBM3 등 차세대 프리미엄 라인업을 적기에 양산할 수 있도록 준비하고 있다"라며, "향후에도 기술 리더십을 지속 유지하는 한편, 에코시스템 업체들과 자율주행, AI 응용시장에서 안전성 향상을 위한 기술 협력을 확대해 나갈 것"이라고 밝혔다.

용량과 성능 2배 향상 '7세대 V낸드’기술

삼성전자는 지난 7월 1 스택 기술로 100단 이상 셀을 하나의 구조로 완성한 6세대(1xx) V낸드와 SSD를 업계 최초 양산한 데 이어, 용량과 성능을 2배 향상하는 7세대(1yy) V낸드 기술의 사업화 전략을 공개했다.

삼성전자 7세대(1yy) V낸드는 업계 유일 100단 이상의 셀을 한 번에 뚫는 단일 공정(1 Etching Step)을 더욱 개선한 적층 기술과 칩 면적을 최소화 할 수 있는 기술을 접목한 제품으로 내년에 출시할 계획이다. 또 기존 1세대 대비 읽기응답 시간 및 지연 시간을 개선한 2세대 Z-NAND 라인업을 공개하며 차별화된 고객 가치를 제공해 프리미엄 시장을 지속 확대해 나간다는 전략을 밝혔다.

강동구 플래시 개발실 상무는 "2013년 3차원 V낸드 양산을 통해 새로운 메모리 시장을 창출한 이래 세대가 증가할수록 기술 난이도가 더욱 높아지고 있다"라며, "7세대 V낸드에는 더욱 혁신적인 기술을 적용해 속도와 용량을 향상시켜, 고객들이 소비자의 사용편의성을 높인 차세대 시스템을 계획대로 출시하도록 도울 것"이라고 말했다.

고객 가치 강화한 차세대 'PCIe Gen5 SSD'

삼성전자는 지난 9월 차세대 서버/스토리지를 지원하는 SSD 3대 소프트웨어 기술로 초고용량 SSD 시장의 새로운 패러다임을 제시했으며, 이 기술을 바탕으로 최고 성능을 구현한 PCIe Gen4 NVMe SSD(PM1733·PM1735)를 출시한 바 있다.

이번 행사에서 삼성전자는 기존 제품보다 성능을 최대 2배 이상 향상시킬 수 있는 차세대 'PCIe Gen5 NVMe SSD' 기술의 사업화 계획도 공개했다.

'PCIe Gen5 NVMe SSD'는 SATA SSD보다 최대 25배 이상 빠른 역대 최고의 연속 읽기(14GB/s)·쓰기 속도(10GB/s)를 목표로 개발 중이며, 임의 읽기·쓰기 속도도 각각 340만 IOPS(초당 입출력 작업 처리 속도), 40만 IOPS 조건을 만족할 것으로 예상된다.

송용호 솔루션 개발실 전무는 "초격차 V낸드, 초고속 컨트롤러, 고효율 소프트웨어, 폼펙터 등 최적 솔루션 기반의 PCIe Gen5 SSD를 세계 최초로 출시하여 제품 경쟁력을 더욱 강화시켜 나갈 것"이라며 "차세대 제품의 기획 단계부터 단종까지 고객별 대응 체계를 강화해 투자비, 운영비, 부가가치 등 TCO를 더욱 절감한 솔루션을 제공할 것"이라고 강조했다.

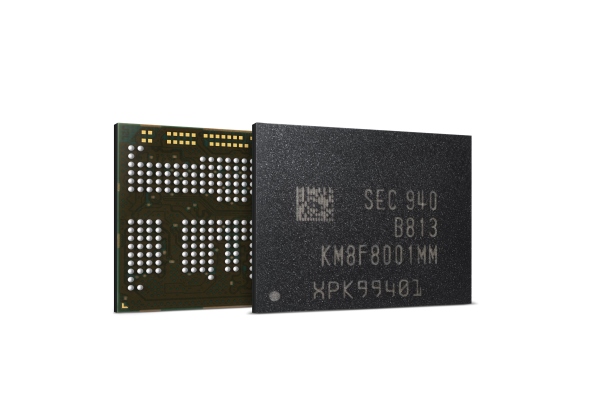

▲ '12GB uMCP' /사진=삼성전자 제공

미드엔드 스마트폰까지 12GB D램 시대를 연 '12GB uMCP'

삼성전자는 대화면 스마트폰 시대에 최고의 솔루션을 제공하는 대용량 '12GB LPDDR4X uMCP'를 공개했다.

삼성전자는 플래그십 스마트폰용 12GB LPDDR4X 시장 선점에 이어, 8GB uMCP의 용량 한계를 돌파해 하이엔드와 미드엔드 스마트폰 시장까지 12GB 모바일 D램 시대를 열었다.

삼성전자는 올해 2월 '16Gb LPDDR4X' 기반 모바일 D램 패키지 양산에 이어 지난 9월부터 업계 최대 용량인 '24Gb LPDDR4X(1y)' 제품 양산을 시작함으로써 10GB와 12GB의 대용량 uMCP 제품을 업계에서 유일하게 공급할 수 있게 됐다.

uMCP는 UFS규격의 초고속 낸드플래시와 모바일 D램을 하나로 패키징해 모바일 기기 설계에 장점을 갖춘 제품으로 미드엔드 스마트폰에 주로 탑재되고 있다.

'12GB LPDDR4X uMCP'는 초당 4266Mb의 D램 읽기/쓰기 속도를 구현하면서 용량은 1.5배 높이고 소비전력 증가를 최소화해 초고화질 영상 촬영, 인공지능(AI)과 머신러닝(ML) 기능을 안정적으로 지원한다.

전세원 전략마케팅팀 부사장은 "역대 최대 용량의 12GB uMCP 제품을 최초로 공급하며 하이엔드부터 미드엔드 스마트폰까지 대용량 모바일 D램 시대를 앞당겼다"라며, "고객의 신제품 출시에 맞춰 차세대 라인업을 공급해 소비자 사용 편의성을 더욱 향상하는데 기여하겠다"라고 밝혔다.

한편 삼성전자는 고객의 차세대 시스템 성능과 IT 투자 효율을 더욱 극대화하는 메모리 기술을 적기에 개발하고, 평택 신규 라인에서 차세대 라인업을 본격 양산하여 고객 수요 증가에 차질 없이 대응해 나간다는 계획이다.
